大傾角波狀擋邊輸送機

[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[[產品參數, 參數]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]]

應用范圍及特點

　　大傾角波狀擋邊帶式輸送適用于輸送碎石、石灰石、煤、砂粘土、木屑、糧食等物料，主要性能見表。因此，廣泛應用于煤碳、冶金、建材、糧食、化工、電力等部門。

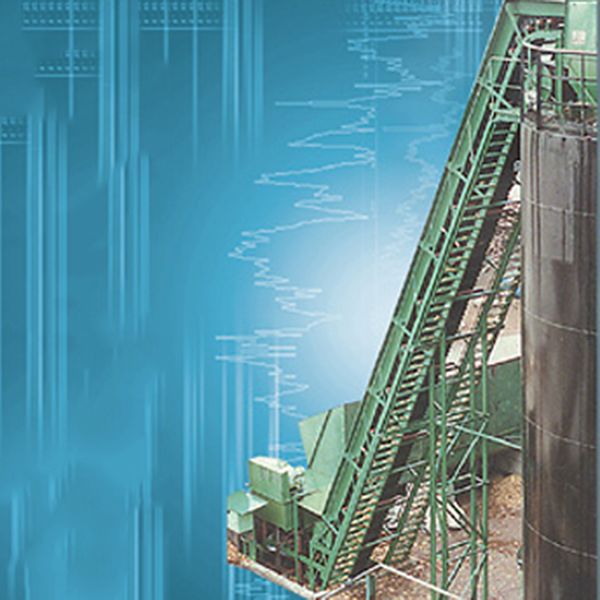

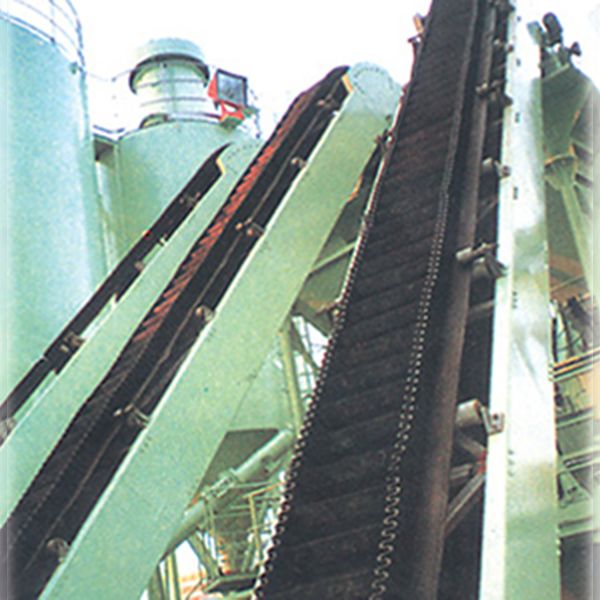

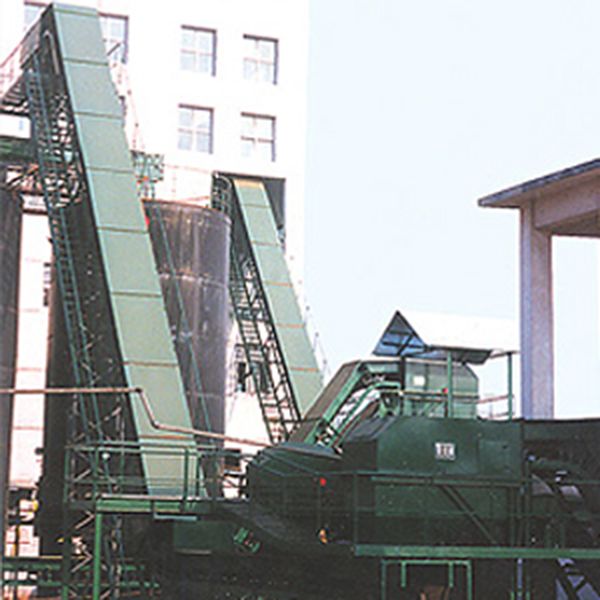

大傾角波狀擋邊輸送機是在普通膠帶上熱硫化粘接波狀邊和橫隔板(見圖2)，實現了大傾角輸送。其優點為傾角大，占地面積小(見圖1)。一臺該設備可同時替代普通帶式輸送機的水平輸送和斗式提升機的垂直輸送，因此，基建投資費用和設備管理費用大大減少。加之，該系列輸送機部件與TD75、DTⅡ型通用，標準化程度高。

DJ型大傾角波狀擋邊帶式輸送機輸送能力(當帶速為1m/s時)

帶寬 mm	擋邊高 mm	橫隔板高 mm	隔板間距 mm	物料粒度 mm	輸送機傾角 β
帶寬 mm	擋邊高 mm	橫隔板高 mm	隔板間距 mm	物料粒度 mm	30°	40°	50°	60°	70°
500	80	70	126	＜80	39	31	25	20	17
	120	110	252	＜120	52	40	32	26	21
	160	140	252	＜120	65	52	42	34	28
650	80	70	126	＜80	59	47	37	31	25
	120	110	252	＜120	78	60	48	39	32
	160	140	252	＜160	105	85	68	55	45
800	120	110	252	＜120	99	76	60	49	40
	160	140	252	＜160	136	110	88	72	58
	200	180	378	＜200	148	114	91	74	61
1000	160	140	252	＜180	186	150	120	98	80
	200	180	378	＜250	207	160	128	105	85
	240	220	240	＜280	283	231	185	151	123
1200	160	140	252	＜200	223	180	114	117	96
	200	180	378	＜250	250	193	154	129	103
	240	220	378	＜280	342	280	224	183	143
	300	260	336	＜310	410	352	290	237	193
